摘要：本系统采用日系三菱Q系列PLC控制，循环控制8台水泵启停以达到废液罐正常排放废液。该系统稳定可靠，废液容量及时报警，及时排放，为企业安全生产提供有力的技术保障！

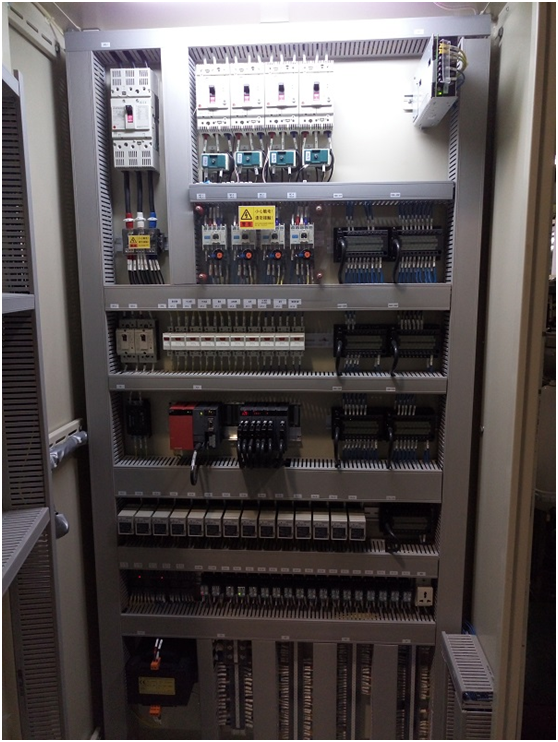

电气控制系统

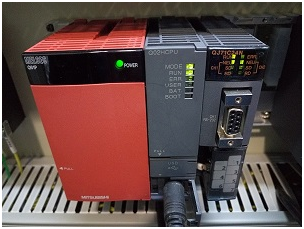

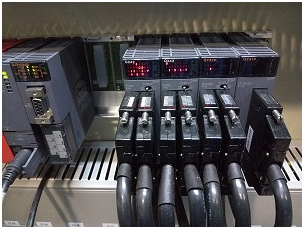

本系统采用日系三菱Q系列PLC，稳定、可靠的处理液位报警和水泵启停控制。

系统原理介绍

本系统工分为3级废液处理系统。1级向2级排液，2级向3级排液。3级处理系统负荷满后，2级不可向其排液；2级处理系统负荷满后，1级不可向其排液。

本系统共有8个废液罐，每个罐有4个液位，分别为：HH、H、L、LL。正常情况下，废液到达H液位后启动排液泵，到达L液位后停止排液泵。

若系统发生故障，立即停止排液泵。本级发生故障，要向上级报告，上级不可向其排液。

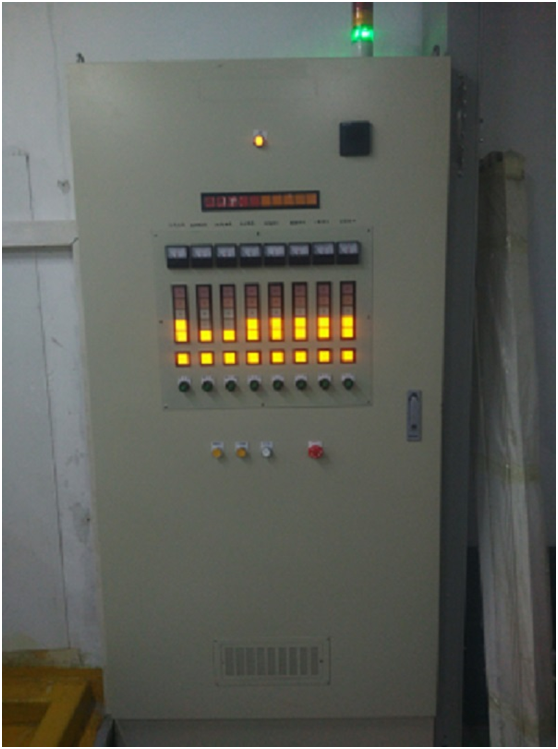

系统运行

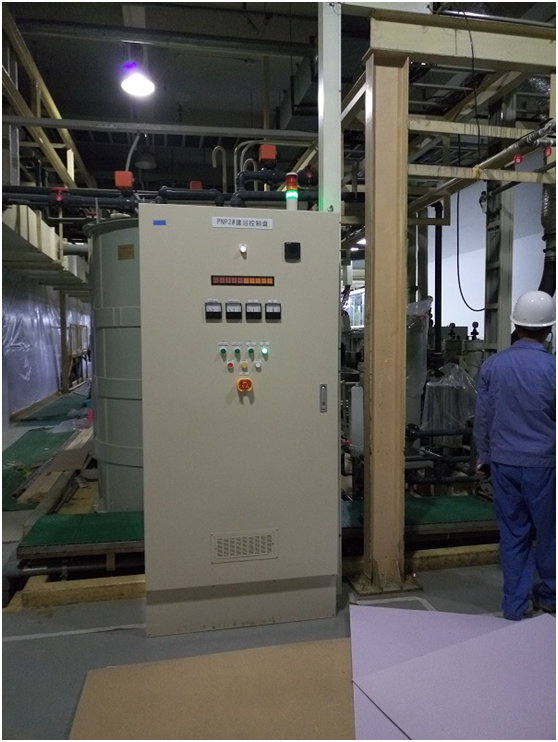

现场调试
